جهاز جراوند A2 Groundtech A2 للمسح الأرضي ثلاثي الأبعاد وكشف المعادن

يُعد جهاز جراوند A2 Groundtech A2 نظامًا متكاملًا يجمع بين المسح الأرضي ثلاثي الأبعاد 3D وكشف المعادن بتقنية الحث النبضي Pulse Induction في جهاز واحد. طُوّر الجهاز للباحثين والمستخدمين الذين يحتاجون إلى فحص ما تحت سطح الأرض، وتحليل الاختلافات الأرضية، والبحث عن الأجسام المعدنية والفراغات والهياكل المدفونة باستخدام أكثر من طريقة للمسح.

يعتمد جهاز Groundtech A2 على مستشعر MFS-3 Dual Sensor بنظام Gradiometer، إلى جانب نظام كشف بالحث النبضي يعمل بتردد 1 كيلوهرتز. كما يحتوي على شاشة مدمجة لعرض الإعدادات والنتائج، ويدعم تطبيق G-Portal على أجهزة Android وiOS لإجراء التحليل ثلاثي الأبعاد وحفظ بيانات المسح ودراستها بصورة أكثر تفصيلًا.

يتميز الجهاز بوجود ستة أوضاع مختلفة للمسح والكشف، ما يمنح المستخدم إمكانية اختيار طريقة العمل المناسبة لطبيعة الموقع والهدف المطلوب فحصه، سواء كان الهدف إجراء مسح أرضي منظم، أو فحص سريع للمعادن، أو تحليل منطقة محددة بصورة ثلاثية الأبعاد.

ما هو جهاز جراوند A2؟

جهاز Groundtech A2 ليس مجرد كاشف معادن تقليدي، بل هو منظومة تجمع بين نظامين رئيسيين:

• ماسح أرضي ثلاثي الأبعاد 3D Ground Scanner لتحليل الاختلافات الموجودة تحت سطح الأرض.

• كاشف معادن بتقنية Pulse Induction للبحث المباشر عن الأهداف المعدنية.

هذا الدمج يجعل الجهاز مناسبًا لمجموعة متنوعة من تطبيقات الفحص الميداني، حيث يستطيع المستخدم الانتقال بين المسح الأرضي وتحليل البيانات والكشف المباشر وفق متطلبات الموقع.

تقنية MFS-3 Dual Sensor

يستخدم جهاز جراوند A2 مستشعرًا مزدوجًا من نوع:

MFS-3 Dual Sensor Technology – Gradiometer ±3000 µT

يعمل هذا النظام على قياس الاختلافات في المجال المغناطيسي الأرضي أثناء مرور المستخدم فوق منطقة البحث، ثم يقوم الجهاز بمعالجة البيانات وتحويلها إلى معلومات يمكن تحليلها من خلال الشاشة وتطبيق G-Portal.

وتكمن أهمية المستشعر المزدوج في زيادة كمية البيانات التي يتم جمعها أثناء المسح، ما يساعد على بناء تمثيل أكثر وضوحًا للمنطقة عند تنفيذ خطوط المسح بصورة صحيحة ومنظمة.

كما يعمل الجهاز بمعالج بسرعة 240 MHz مع محول بيانات 12-bit A/D لمعالجة القراءات التي يتم جمعها من أنظمة الاستشعار والكشف.

تقنية الحث النبضي Pulse Induction

إلى جانب المسح الأرضي ثلاثي الأبعاد، يحتوي Groundtech A2 على نظام كشف معادن مدمج يعمل بتقنية:

Pulse Induction – PI بتردد 1 kHz

تعتمد تقنية الحث النبضي على إرسال نبضات كهرومغناطيسية إلى الأرض ثم تحليل الاستجابة الناتجة عن الأهداف المعدنية.

يتيح وجود هذه التقنية استخدام الجهاز ككاشف معادن مباشر، وليس فقط كنظام لتسجيل وتحليل بيانات المسح الأرضي.

ويساعد الجمع بين النظامين المستخدم على إجراء مسح أولي للموقع، ثم استخدام أوضاع الكشف الأخرى لفحص المناطق التي تستحق دراسة إضافية.

ستة أوضاع للبحث والمسح

يوفر جهاز جراوند A2 ستة أوضاع تشغيل رئيسية وفق المواصفات الرسمية للشركة المصنعة.

1. المسح الأرضي ثلاثي الأبعاد 3D Ground Scanning

يُستخدم هذا الوضع لجمع بيانات منطقة محددة بطريقة منظمة وتحويلها إلى تمثيل ثلاثي الأبعاد.

يقوم المستخدم بالسير ضمن خطوط مسح منتظمة، بينما يسجل الجهاز الاختلافات الموجودة في الأرض. بعد اكتمال المسح يمكن تحليل النتائج على الشاشة أو عبر تطبيق G-Portal.

يساعد هذا الوضع على دراسة:

• موقع الشذوذ داخل منطقة البحث.

• امتداد الإشارة.

• شكلها النسبي.

• قوة الاستجابة.

• الاختلاف بين المنطقة المستهدفة والتربة المحيطة.

2. المسح المباشر Live Scanning

يتيح Live Scan فحص المنطقة بصورة سريعة مع ظهور الاستجابة أثناء الحركة.

يمكن استخدامه لاستطلاع الموقع قبل تنفيذ مسح ثلاثي الأبعاد كامل، وتحديد المناطق التي تظهر فيها تغيرات تستحق المزيد من الفحص.

3. Pinpointer

يساعد وضع Pinpointer على تضييق نطاق موقع الهدف أو الإشارة بعد اكتشاف منطقة مثيرة للاهتمام.

تكون هذه الوظيفة مفيدة عند الانتقال من المسح العام إلى تحديد منطقة أصغر لإجراء فحص إضافي.

4. Detector Quick Scan

يوفر وضع الكشف السريع طريقة مباشرة لفحص الأهداف المعدنية.

وتوضح Groundtech أن النظام يستطيع المساعدة في التمييز بين الأهداف الحديدية Ferrous وغير الحديدية Non-Ferrous أثناء الكشف.

5. Detector Advanced Scan

يمنح وضع الكشف المتقدم المستخدم تحكمًا أوسع في إعدادات الجهاز، ويُستخدم عندما تكون هناك حاجة إلى ضبط عملية الكشف بما يتناسب مع طبيعة الموقع والأهداف.

6. 3D Ground Scanning Detector Mode

يجمع هذا الوضع بين وظيفة كاشف المعادن وجمع بيانات المسح التي يمكن تحليلها بصورة ثلاثية الأبعاد عبر تطبيق Groundtech Portal.

تحليل ثلاثي الأبعاد عبر تطبيق G-Portal

يدعم جهاز جراوند A2 تطبيق G-Portal – Groundtech Portal المتوفر لأجهزة Android وiOS.

يسمح التطبيق بعرض نتائج المسح وتحليلها بصورة أكثر تفصيلًا باستخدام الرسومات ثلاثية الأبعاد.

كما توفر المنظومة أدوات تساعد على تمثيل الاختلافات التي ترتبط بالأجسام المغناطيسية وغير المغناطيسية والفراغات تحت الأرض.

هل يعني ذلك أن A2 يحدد الذهب بشكل مؤكد؟

لا.

الرسومات والألوان التي يعرضها البرنامج تساعد على تصنيف وتحليل طبيعة الإشارة، لكنها ليست تحليلًا كيميائيًا للمعدن.

لا يمكن الاعتماد على لون أو قراءة واحدة للقول إن الهدف ذهب بنسبة 100%.

يجب تحليل النتيجة بناءً على:

• شكل الإشارة.

• حجمها وامتدادها.

• قوة الاستجابة.

• ثبات النتيجة عند إعادة المسح.

• طبيعة التربة.

• العمق المتوقع.

• طريقة تنفيذ المسح.

هذه الطريقة أكثر دقة من التعامل مع الرسومات باعتبارها تعريفًا قطعيًا لنوع المعدن.

كشف الفراغات والتجاويف

يُعد البحث عن الاختلافات المرتبطة بالفراغات من التطبيقات الرئيسية لنظام المسح الثلاثي الأبعاد في A2.

ووفق الشركة المصنعة، يمكن استخدام النظام للمساعدة في تحديد:

• الفراغات.

• التجاويف.

• الأنفاق.

• الغرف المدفونة.

• الهياكل الموجودة تحت الأرض.

• الاختلافات غير الطبيعية في بنية التربة.

وتعتمد وضوح هذه الأهداف على حجم الفراغ، وعمقه، وطبيعة الأرض، والفارق بين المنطقة المستهدفة والوسط المحيط بها.

عمق جهاز جراوند A2

 أن نظام المسح الأرضي ثلاثي الأبعاد في A2 يمكن أن يصل إلى أعماق تصل إلى 20 مترًا في ظروف معينة.

ملفات البحث PiD25 وPiD30

تتضمن حزمة A2 الرسمية ملفي بحث:

• PiD25

• PiD30

يعمل هذان الملفان مع نظام الكشف بالحث النبضي المدمج في الجهاز، ويتيح وجود أكثر من ملف للمستخدم اختيار التجهيز المناسب وفق طبيعة عملية الكشف.

كما تتضمن الحزمة مستشعر MFS-3 Dual Sensor المخصص للمسح الأرضي، وبالتالي يستطيع المستخدم الانتقال بين نظام الاستشعار الأرضي ونظام كشف المعادن حسب المهمة المطلوبة.

الاتصال اللاسلكي

يستخدم الجهاز اتصال:

Bluetooth 4.2 BLE

للتواصل ونقل البيانات إلى الأجهزة المتوافقة.

يساعد الاتصال اللاسلكي على متابعة البيانات عبر تطبيق G-Portal دون الحاجة إلى استخدام كابلات نقل أثناء تنفيذ المسح.

دعم اللغة العربية

يدعم جهاز A2 11 لغة على الجهاز نفسه، بينما يدعم تطبيق الهاتف المحمول 25 لغة.

وتندرج اللغة العربية ضمن اللغات التي تعلن Groundtech دعمها، مما يسهل استخدام القوائم وتحليل النتائج بالنسبة للمستخدم العربي.

البطارية ووقت التشغيل

يستخدم الجهاز بطارية:

3.7V Li-ion قابلة لإعادة الشحن

ويختلف وقت التشغيل بحسب النظام المستخدم:

• نظام كشف المعادن Pulse Induction: حوالي 6 ساعات.

• أنظمة المسح الأخرى: حوالي 10 ساعات.

ويأتي الجهاز بشاحن Type-C بقدرة 25W

المواصفات التقنية لجهاز Groundtech A2

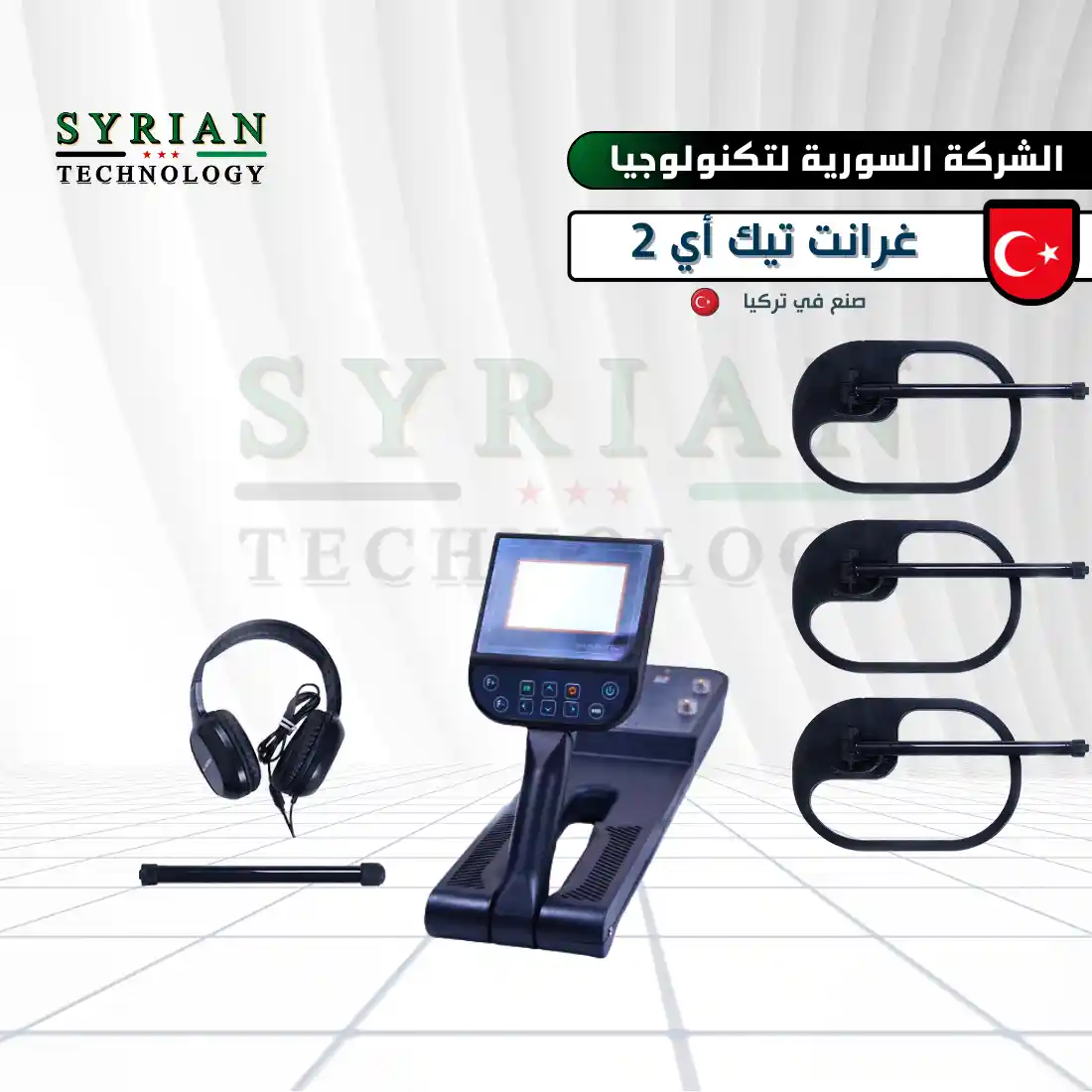

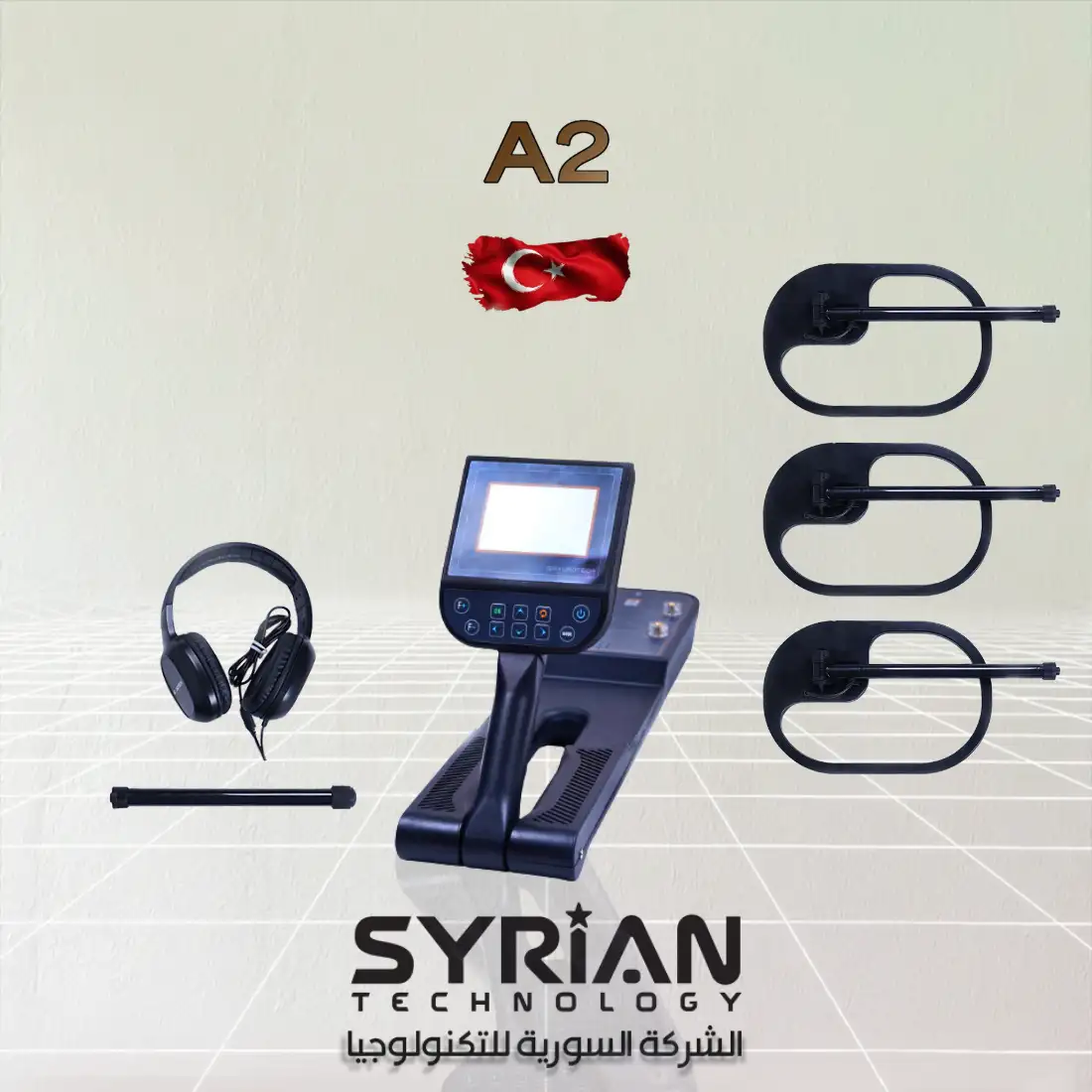

محتويات علبة جهاز جراوند A2

تتضمن الحزمة الرسمية للجهاز:

• الوحدة الرئيسية Groundtech A2.

• ملف البحث PiD25.

• ملف البحث PiD30.

• مستشعر MFS-3 Dual Sensor.

• محول الشحن.

• سماعات الرأس.

• دليل المستخدم.

• حقيبة حمل.

وتمنح هذه الحزمة المستخدم الأدوات الأساسية اللازمة للاستفادة من نظامي المسح الأرضي وكشف المعادن.

الفرق بين A2 وA2 GEO

من المهم عدم الخلط بين Groundtech A2 ونسخة A2 GEO.

يحتوي A2 على:

• المسح الأرضي ثلاثي الأبعاد.

• مستشعر MFS-3.

• نظام كشف Pulse Induction.

أما A2 GEO فيضيف إلى ذلك نظامًا جيوكهربائيًا Geo-Electric يستخدم في تطبيقات إضافية مرتبطة بقياس المقاومة الأرضية.

لذلك إذا كان الهدف هو المسح الثلاثي الأبعاد وكشف المعادن، فإن A2 يمثل النظام الأساسي، بينما تضيف نسخة GEO منظومة قياس أخرى للمستخدم الذي يحتاج إلى هذه الوظائف.

طريقة استخدام جهاز جراوند A2 بصورة صحيحة

تعتمد جودة النتيجة بدرجة كبيرة على طريقة تنفيذ المسح.

للحصول على بيانات أكثر قابلية للتحليل:

1. حدد مساحة البحث قبل البدء.

2. اختر اتجاهًا ثابتًا للمسح.

3. تحرك بخطوط متوازية ومنتظمة.

4. حافظ على وضعية الجهاز قدر الإمكان.

5. تجنب الحركات المفاجئة أثناء تسجيل البيانات.

6. أكمل جميع خطوط المنطقة قبل تحليل النتيجة.

7. أعد فحص الهدف من اتجاه مختلف عند ظهور إشارة مهمة.

8. قارن نتيجة المسح الثلاثي الأبعاد بنتائج أوضاع الكشف الأخرى.

9. لا تعتمد على لون واحد أو قراءة واحدة لاتخاذ القرار.

هذه الخطوات تساعد على تقليل الأخطاء الناتجة عن أسلوب المسح نفسه.

لمن يناسب جهاز جراوند A2؟

يمكن أن يكون Groundtech A2 مناسبًا للمستخدمين الذين يحتاجون إلى:

• المسح الأرضي ثلاثي الأبعاد.

• البحث عن الأهداف المعدنية.

• دراسة الاختلافات الموجودة تحت سطح الأرض.

• البحث عن الفراغات والتجاويف.

• تحديد مناطق تستحق فحصًا أكثر تفصيلًا.

• تحليل نتائج المسح رقميًا.

• الجمع بين المسح الأرضي وكشف المعادن في جهاز واحد.

الجهاز موجه بصورة أكبر للمستخدم الذي يريد منظومة متعددة الوظائف وليس كاشف معادن صوتيًا بسيطًا فقط.

شراء جهاز جراوند A2 في سوريا

تظهر الشركة السورية للتكنولوجيا SYRIAN TECHNOLOGY حاليًا ضمن قائمة موزعي Groundtech الرسمية في الجمهورية العربية السورية، وهو ما يوفر مرجعًا واضحًا للراغبين في شراء الجهاز من جهة مدرجة لدى الشركة المصنعة.

ومن خلال الشركة السورية للتكنولوجيا يمكن للعميل الحصول على الاستشارة المتعلقة باختيار جهاز كشف المعادن المناسب وطبيعة الاستخدام المطلوبة.

وتزداد أهمية الاستشارة والتدريب مع أجهزة المسح الأرضي، لأن الحصول على نتيجة جيدة لا يعتمد على مواصفات الجهاز وحدها، بل على فهم:

• طريقة تنفيذ المسح.

• اختيار وضع البحث.

• استخدام الملفات والمستشعر.

• قراءة الرسومات ثلاثية الأبعاد.

• مقارنة نتائج أكثر من وضع.

• تقييم تأثير التربة على البيانات.

لماذا شراء Groundtech A2 من الشركة السورية للتكنولوجيا؟

عند شراء جهاز متقدم مثل A2، يجب ألا يكون الاختيار مبنيًا على السعر فقط.

وجود جهة متخصصة ومدرجة ضمن شبكة موزعي الشركة المصنعة يساعد العميل في الحصول على معلومات أدق عن الجهاز والحزمة وخدمات الدعم المرتبطة به.

وتدرج Groundtech SYRIAN TECHNOLOGY في دمشق ضمن قائمة موزعيها الرسمية في سوريا.
